压力控制器触头烧蚀的原因及改进

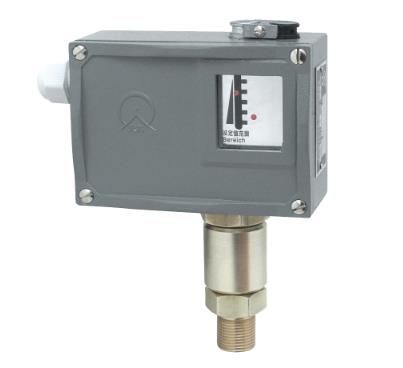

       由于压力控制器具有安装水平不受限制、调整方便、控制精度高等优点，使得压力控制器广泛用于各个领域。不过很多压力控制器自从安装使用以来，一直存在着微动控制器触头烧蚀现象，从而产生误动，影响安全运行。本文主要介绍的是压力控制器华彩触头烧蚀的原因及改进方法。

       经过技术人员实践得出，压力控制器触头烧蚀的原因主要有两种：一种是微动控制器的负载直流中间继电器线圈，该线圈为感性，线圈磁能释放，产生强烈电弧，烧蚀电触头。另外一种是微动控制器触头通电时产生明火电弧，特别是在断开时比较明显。由于压力是连续逐渐变化的，感压元件（弹簧管）带动微动控制器触头有时是一丝一丝动作的。触头顿开不突然，产生连续放电火花，触头烧蚀（正极出现凹孔，负极出现凸起的小堆）

　　针对以上两种原因，我们将回路作了如下图的改进。改进此回路的指导思想是：降低微动控制器接通、断开时的电流值。用晶体管（三极管）代替微动控制器作为负载控制元件。改进后的工作原理是：当回路中传来压力降低信号电流。YK接触后起到触发信号作用，导通BG，JZ11继电器线圈通电吸合，每个回路通电，负载动力控制器工作，当压力升高到一定值后，YK断开，BG因无基信号而转为戒止，JZ11继电器线圈失电释放。借助感压元件（弹簧管）来控制微动控制器YK的接通与断开，即达到控制负载通、断目的。

　　由图2可知，微动控制器YK接通电流为：

华彩　　Ib=Ee/Rb+（1+β）Ra

华彩　　=220/910+（1+45）x4600

　　≈1.03mA

　　与原微动控制器接通时流过的电流（中间继电器线圈的工作电流为50mA）相比，减少约50倍。故微动控制器不会再出现烧蚀现象。

华彩　　JZ11中间的继电器工作电压为：Va=1+β）Ib、Rc≈217.9V

　　故中间继电器可以可靠工作。

　　经过实验，将改进后的压力控制器华彩接在直流220V的JZ11中间继电器上，连续通电100次，工作半小时，JZ11中间继电器均能可靠动作，实验参数如下Ib=1.02mAVa=221V,Vrb=0.95V,Vbr=0.71V,Vcr=1.6V。
