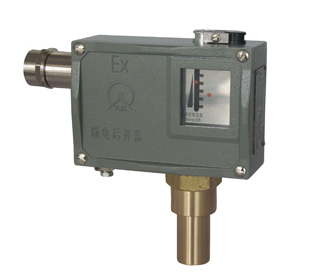

可调型压力控制器的结构知识

    可调型压力控制器是压力控制器按设定值分类的其中一种，它的压力范围可调节，客户可根据系统压力要求自行调节压力，是目前市面上一款压力控制产品。
    可调型压力控制器可以同时设定两个压力值，当压力到达压力值1，系统便停止工作，当压力控制器到达压力值2，系统又自动运行。其中的压力值1和压力值2即是设定的2个动作点，可调型压力控制器里面有2组微动开关，一组分别控制一个报警点，当一组微动开关有常开和常闭，另外一组就是双常开+双常闭，一组微动开关接常开端子设定的动作点1，另一组则相应的接动作点2。当设备压力上升到动作点1时，常闭端子断开切断电源，压力控制器会自动停止工作；同理，当设备压力到达动作点2，则常开端子闭合电源接通，系统又恢复工作。
    可调型压力控制器的开关接点型式有多种，客户可以根据需求选择适合的开关接点形式：单刀单掷—常开；单刀单掷—常闭；单刀双掷—常开+常闭及双刀双掷。
