TL5222压力控制器
发布时间:2021-03-13 01:11:46 点击:1370
概述

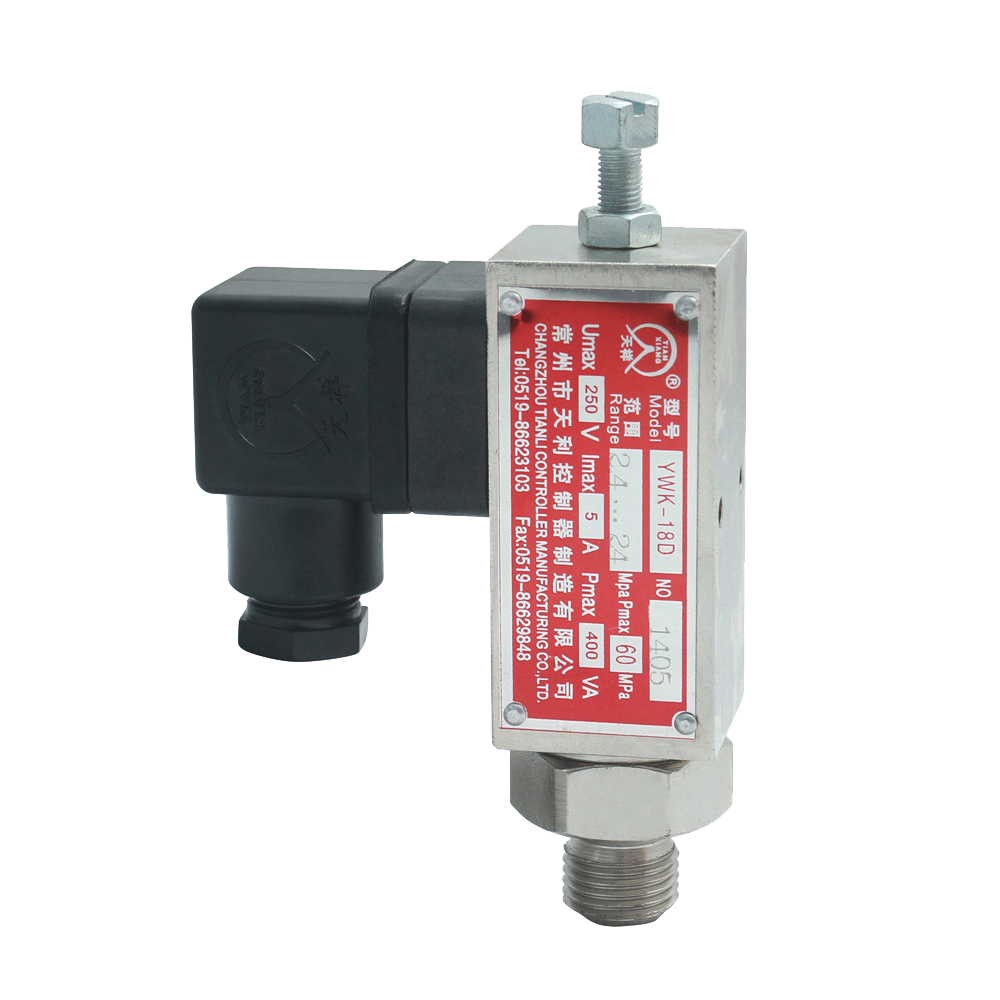

压力控制器使用膜片式传感器，耐高压，使用寿命长，结构紧凑，外壳采用不锈钢材料制成，坚固而耐用。同时由于采用特殊传感器，YWK-18D型控制器解决了目前市场上活塞式压力控制器的漏油问题。
主要技术性能
| 工作粘度 | <1×10-3m2/s |
| 开关元件 | 微动开关 |
| 环境温度 | －25℃～55℃ |
| 介质温度 | 0℃～80℃ |
| 外壳防护等级 | IP65 |
| 安装位置 | 压力接口垂直向下（允许倾斜15℃） |
| 抗振性能 | Max 100m/s2 |
| 重复性误差 | ≤2% |
| 使用寿命 | 1×105次 |
| 触点容量 | AC 220V 6A（阻性）（若有特殊要求，可另行设计） |
规格
切换差不可调
| 设定值调节范围 | 切换差不大于 | *大允许压力① | 与介质接触材料 | 接口类型及尺寸 | 订货编码目录 |
| MPa | MPa | MPa | |||
| 0.035～0.17 | 0.03 | 10 |
20钢 丁腈橡胶 或 1Cr18Ni9Ti氟橡胶 |
M14×1.5 (外螺纹) | TL5222.10-161003 |
| 0.1～0.5 | 0.07 | 10 | TL5222.10-174003 | ||
| 0.35～1 | 0.14 | 10 | TL5222.10-193003 | ||
| 0.5～4.5 | 0.40 | 60 | TL5222.10-198003 | ||
| 1.2～12 | 1.2 | 60 | TL5222.10-217003 | ||
| 1.6～16 | 1.4 | 60 | TL5222.10-219003 | ||
| 2.4～24 | 2.8 | 60 | TL5222.10-223003 | ||
| 3.2～32 | 4.5 | 60 | TL5222.10-226003 | ||
| 4.2～42 | 4.6 | 60 | TL5222.10-229003 |
备注：①在实际工作中，即使短暂的压力峰值，也不能超过*大允许的压力。
②切换差或接口类型有特殊要求，可另行设计。
